コンデジで天体写真を撮ろうⅡ(番外「光軸合わせ」編-3)

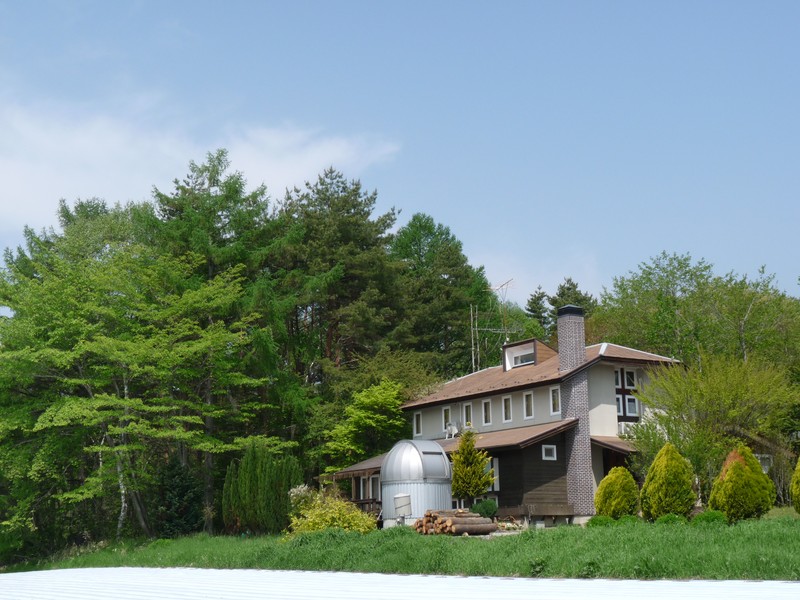

今日も緑がきれいです。

毎日同じような写真で恐縮ですが、空の色の違いが写した日の違いに現れる
のがおわかり頂けるでしょうか？

それにしても一口に緑と言っても様々な色があることが分かります。

さて昨日の続き、今日は工作の時間です・・・(^^;)

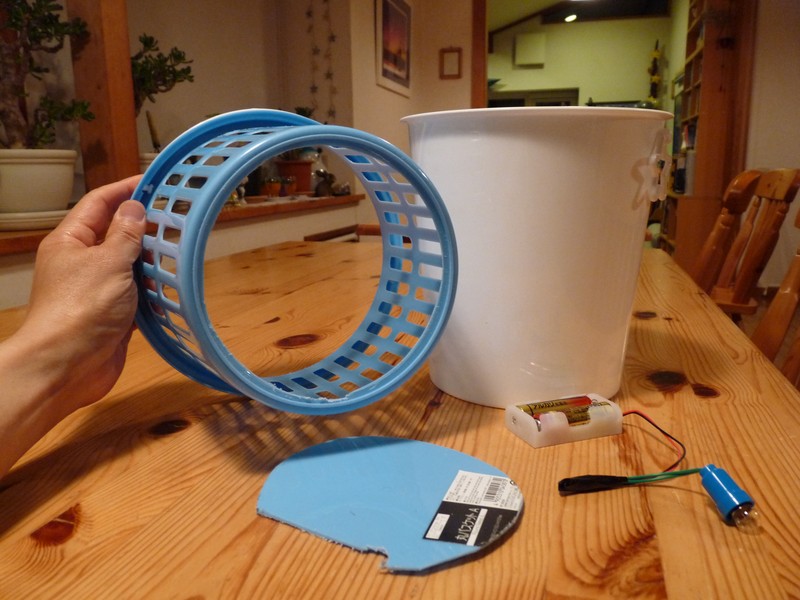

昨日お見せした材料で、まず青いカゴの底を円形に抜きます。

今回は金切りバサミでラフに切り抜き、ヤスリで仕上げました。

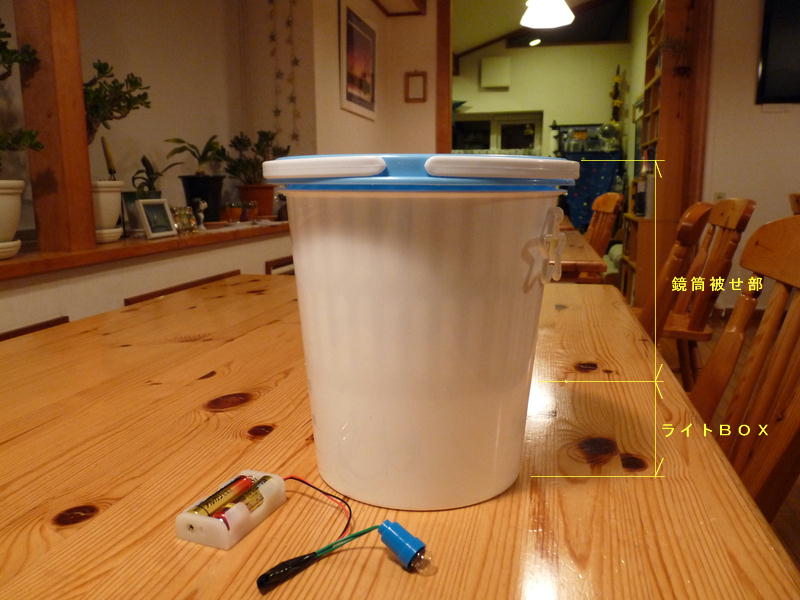

この方式のライトＢＯＸで重要なのは外側になる白い「くずかご」に「青いカゴ」を
収めたときライトＢＯＸになる空間と鏡筒に被せる部分の比率です。

鏡筒に被せる部分の比率が小さいと、鏡筒に被せたとき安定が悪くなり、
落ちないように固定する機構が必要になります。

この写真の比率くらいになっていると、鏡筒が水平より上に向いていれば
ずり落ちることがなく、お手軽です。

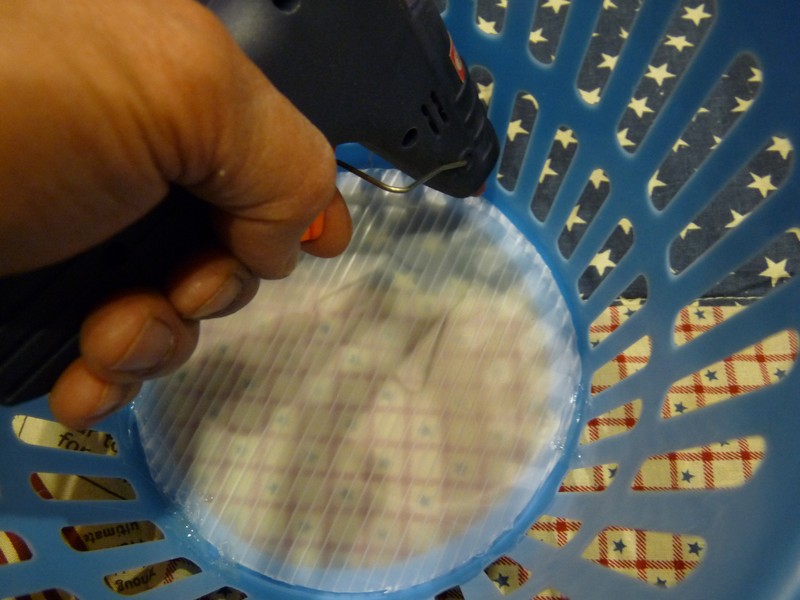

次にこのカゴの底にピッタリ収まるようにプラ段を円形に切り抜き、ホット
ボンド(普通のボンドでもＯＫ)で固定します。

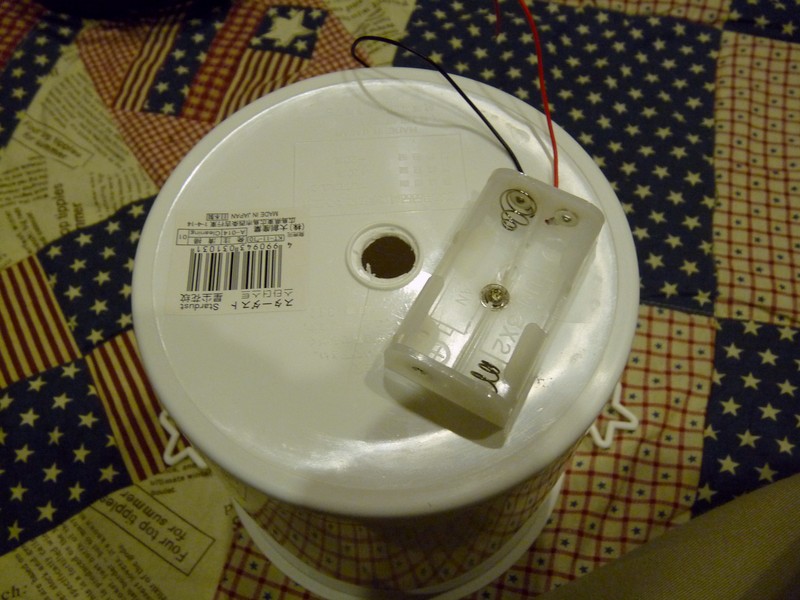

白いくずかごの底にランプソケットを入れる穴と、電池ボックス固定用のビス
穴を開けます。

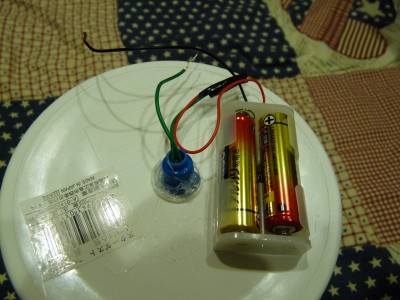

ランプソケットをホットボンドで固定ます。(超適当な作業であることが
分かりますか？(^^;))

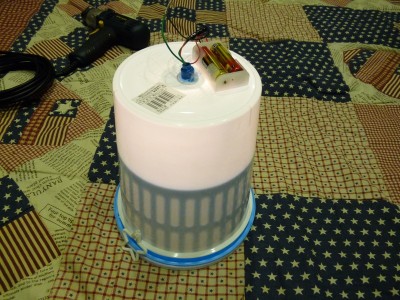

ランプに電池をつなぐとこんな感じ・・・
(とりあえずスイッチはなしで、ランプの点滅はその都度リード線をよじり
合わせます・・・・(^_^;))

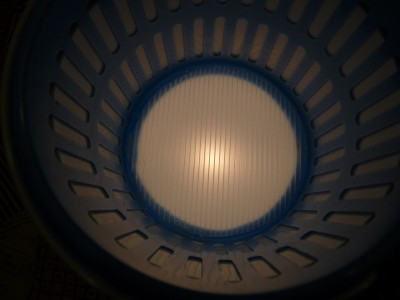

中を覗き込むと・・・　ちょっと中心が明るくムラが大きいので・・

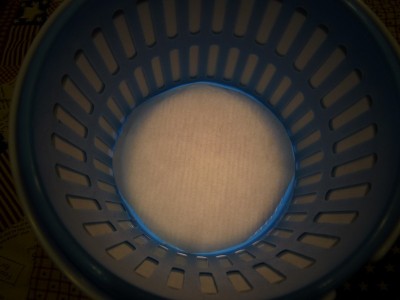

コピー用紙を丸く切って底に追加しました。

 まあ妥協のレベル・・・
(ここで重要なのは明るさではなく、明るさの均一性です。)

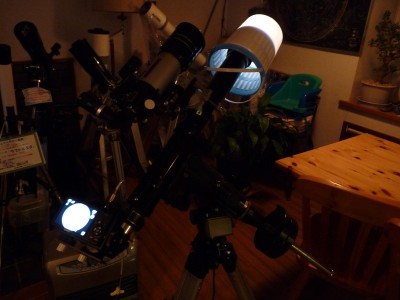

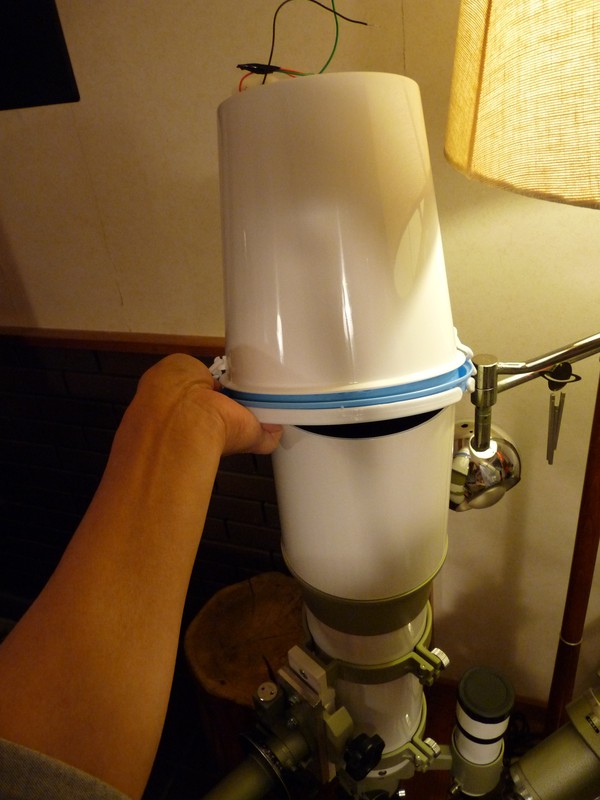

で、望遠鏡(ラプトル６０鏡筒)に被せると・・・

うまい具合に光軸合わせができるようになりました。

鏡筒に対してライトＢＯＸが大きく少し不格好です・・・

これはこの先コリメート撮影用に使かおうと考えている最大の望遠鏡(12cm屈折
)に合わせて作ったためです。

空き缶や空箱などを使ってもっと小さなものを作るほうがよいかも知れません。

かなりいい加減ですが、とりあえず目的の機能をクリアする道具ができました。

使い方は追って紹介したいと思います。
