さて「コンデジ」シリーズ、「光軸合わせ」編の最終回です。

前回紹介したライトＢＯＸを使うと、どんなふうに、どの程度の精度で光軸
合わせができるのか紹介しておきます。

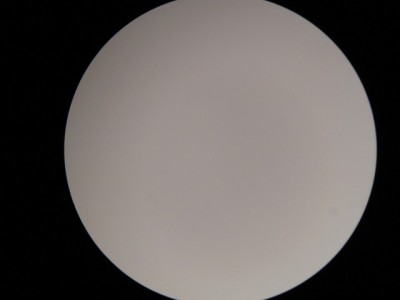

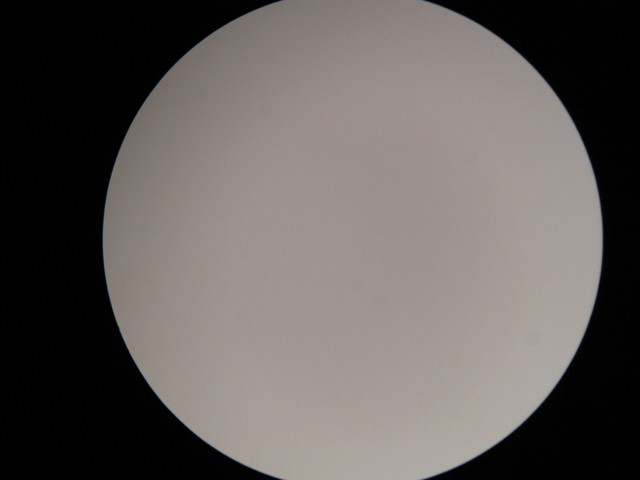

「光軸合わせ」＝合格！　の画像です。

これは厳密には左右方向の「水平ズレ」をカメラの左右方向の回転でカバー
しているため、視野円が画像中心からズレていますが、視野円内はほぼ均一な
明るさになっているため合格としました。

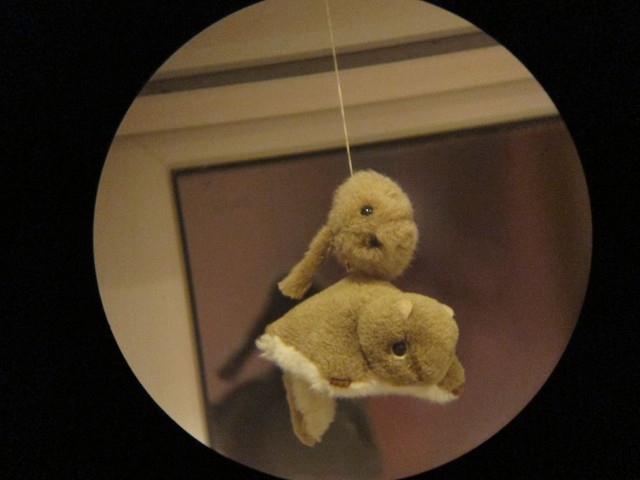

この状態で撮影した画像が下の写真です。

視野内がほとんどムラ無く写っています。

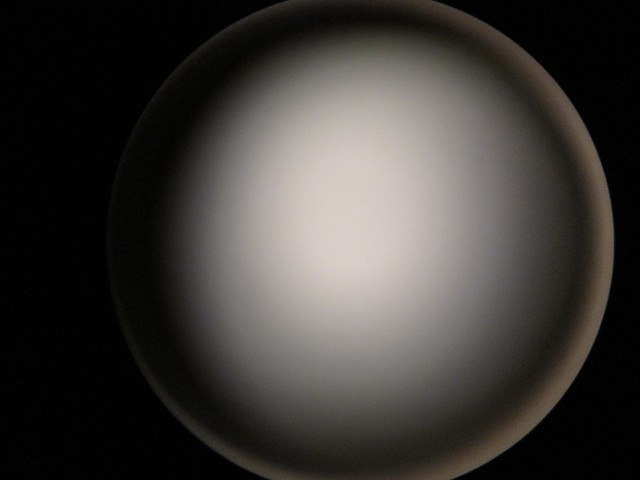

次は「前後ズレ」です。

明るい部分の周囲がボケて、視野円より小さくなっています。適正なアイ
ポイントより近くても遠くてもこの現象が出ます。

この状態の実写画像が下です。

ライトＢＯＸの画像ほどハッキリしませんが、周辺がぼけているのが分かると
思います。

次は左右の「水平ズレ」を無理矢理カメラの左右回転で補正したが補正しきれ
ない状態。

視野円はほぼ中心にありますが、光軸が完全でないため左側に影が出ています。

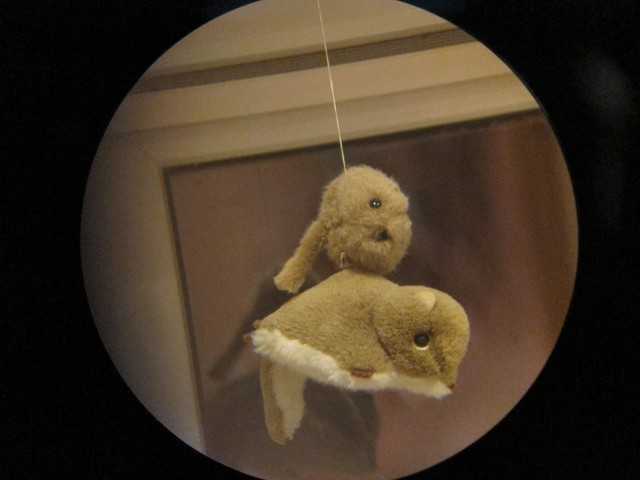

この実写画像は下です。

この画像もライトＢＯＸの画像ほどひどくないレベルの影が左側に出ています。

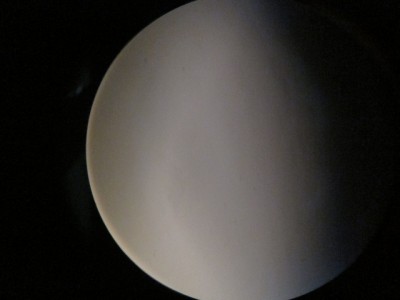

最後に単純な左右方向の「水平ズレ」です。

視野円は右にズレているのに、明るい部分は写野の中心にあります。
この場合はカメラを水平(左右)方向に移動すればよいことが分かります。
(実写画像はありませんm(_ _)m)

実際にはカメラを取り付けたばかりの時は、様々なズレが複合してあるので
少しずつ修正しながら追い込んで行く必要がありますが、合格の基準が分かり
やすく、安定した状態で作業ができますので、少し慣れれば手早く光軸合わせ
ができるようになります。

このライトＢＯＸを使うと明るい場所で望遠鏡にカメラを覗かせながら実際の
風景などで光軸合わせをするよりも、より正確な光軸合わせができる感じです。
(少なくともここで使用したシステムではそうです。)

昼間の風景を撮影する場合でも、事前にこの方式で光軸合わせをするほうが
よいと思えるほどです。

このライトＢＯＸがあれば、実際に天体の撮影をするときに暗い屋外でカット
アンドトライで光軸合わせをするイライラは解消されるでしょう。(^o^)
